LCD дисплей 1602 имеет экран размером 2 строки по 16 символов, каждый символ состоит из отделённых друг от друга 8х5 чёрных пикселей. Экраны производят со светодиодной подсветкой различных цветов и без неё.

Управление дисплеем осуществляется по 16 проводной линии, но к этим контактам так же может быть припаяна плата i2c интерфейса на микросхеме RCF8574T. Дисплей с контроллером i2c подключается к Ардуино 4-мя проводами GND - GND, VCC - +5V, SDA - A4, SCL - A5.

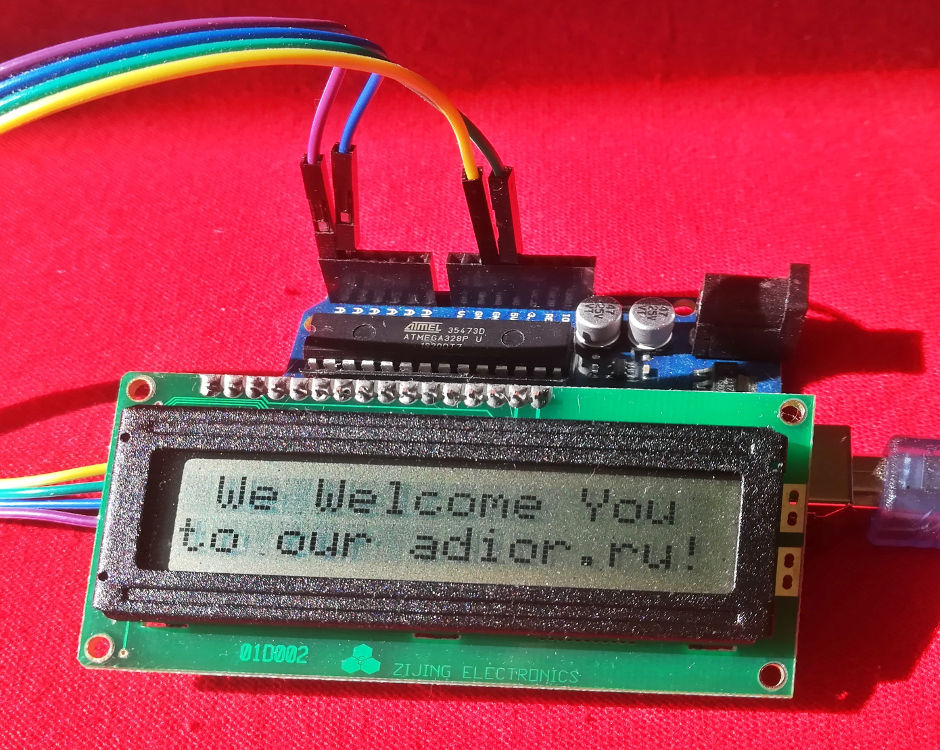

Фото 1. Дисплей LCD 1602 без подсветки.

#include <LiquidCrystal_I2C.h>

LiquidCrystal_I2C lcd(0x27, 16, 2); // i2C адрес 0x27, дисплей 16 символов в 2 строках

void setup()
{
  lcd.init();                      // initialize the lcd
  lcd.backlight();
  lcd.setCursor(1, 0);
  lcd.print("We Welcome You");
  lcd.setCursor(0, 1);
  lcd.print("to our adior.ru!");
}

void loop()
{
}

Скетч 1. Программа для Arduino с использованием библиотеки LiquidCrystal_I2C для управления дисплеем LCD 1602 i2c
