Микроконтроллер AT90S2013 с тактированием от внешнего кварцевого генератора на транзисторе.

Купленный мною на Aliexpress микроконтроллер плохо запускался с внешним кварцевым резонатором на 8 MHz. Я предположил, что мне попался перемаркированный микроконтроллер с максимальной тактовой частотой 4 MHz. Но он не захотел нормально работать и на частоте 4 MHz.

Здесь следует пояснить, что такое плохо запускается. Эти микроконтроллеры, а у меня их была партия, начинали работать только после прикосновения отвёрткой к пятой ножке. То есть, они запускались только после воздействия статическим электричеством. Осциллограф, при этом, как до старта микроконтроллера, так и после старта, на 4-й и 5-й ножках показывал синусоиду с частотой подключённого кварца. Проверка работы микроконтроллера производилась по миганию светодиода на 11-й ножке. Использовалась программа Blink, написанная на C++, в Arduino IDE и на Ассемблере.

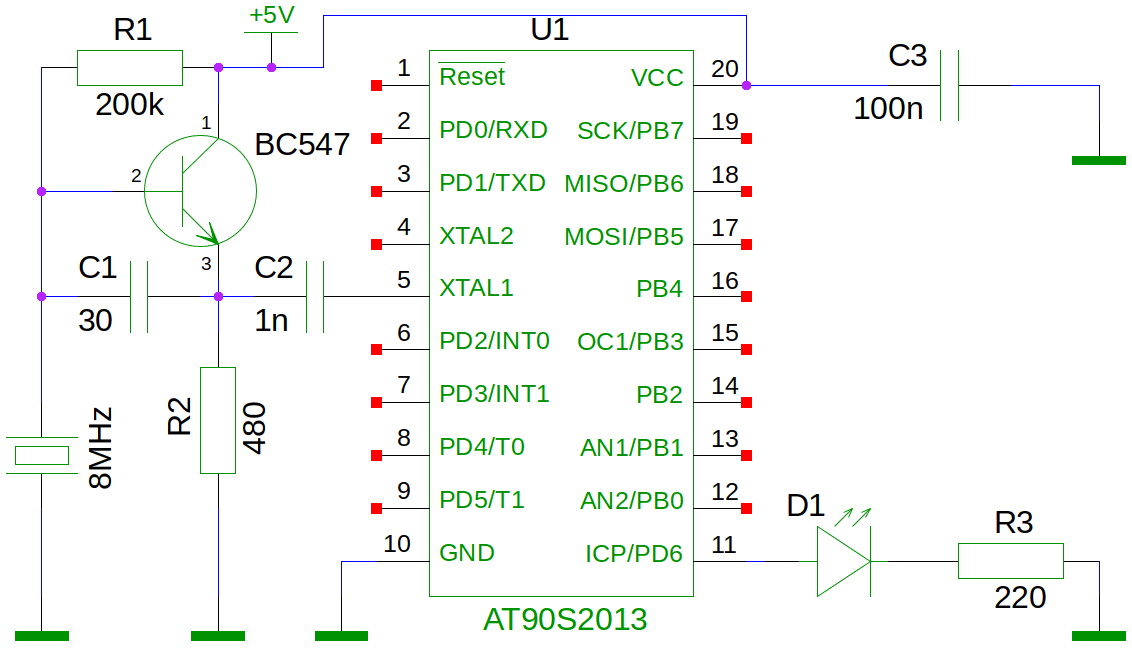

Рис. 1. Схема кварцевого тактового генератор на транзисторе.

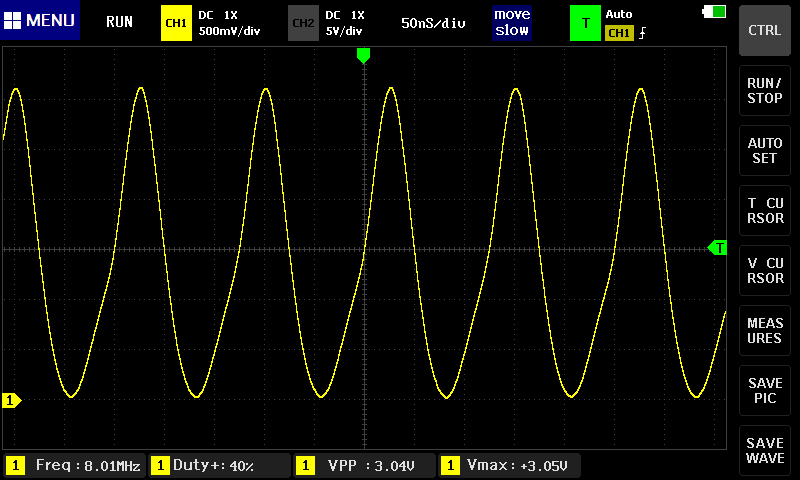

Рис. 2. Осциллограмма снятая на пятой ножке микроконтроллера.

P.S. В результате подключения к микроконтроллеру внешнего кварцевого генератора, микроконтроллер работать лучше не стал.
